Project NodeMUC+Blynk Basic

เราลองมาสร้างนวัตกรรม ioT  ง่ายๆ กับ  NODE MCU + App Blynk กันครับ

อุปกรณ์

โดยส่วนประกอบของเราก็จะมี

1. บอร์ดทดลอง
2. NodeMUC V.2
3. Relay 2 Chanel
4. เซนเซอร์วัดแสง  LDR
5. เซนเซอร์ตรวจจับวัตถุ
6. หลอด LED
7. ตัวต้านทาน
8. สายจัมเปอร์

ต่อวงจร

(เดี๋ยวแก้ภาพใหม่)

A0 +  LDR

D1 + Relay 1 ปั้ม

D2 + Relay 2 หลอดไฟ

D3 + LED ไฟแดง

D4 + LED ไฟเหลือง

D5 + LED ไฟเขียว

D6 + ตัวตรวจจับวัตุถุ

App Blynk

โหลด App  Blynk จาก App Stroe หรือ Play Stroe แล้วให้ลงทะเบียนด้วย e-MAIL  (แอพจะส่งรหัสเชื่อมต่อ หรือ Token ไปให้)

กดสร้าง (เครื่องหมาย +) สร้าง Project ตามภาพ

เมื่อกด Create แล้ว App จะส่งรหัส Token ไปทาง Email  แต่ทั้งนี้เราสามารถคัดลอก Token ในหน้าต่าง ตั้งค่าได้อีก

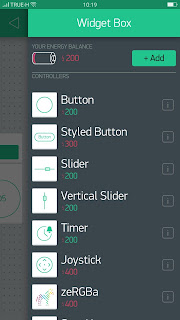

จากนั้นเรากดเพิ่มปุ่มควบคุมต่างๆ ตามนี้

โดยต่อส่วนควบคุม กับขา Pin ดังภาพ



ส่วนโปรแกรม

Code สำหรับการโปรแกรม

#define BLYNK_PRINT Serial

#include <ESP8266WiFi.h>

#include <BlynkSimpleEsp8266.h>

char auth[] = "-qIKi1SrY70vG_yLQ2I4Z6guqxkyV-BC";

// Your WiFi credentials.

// Set password to "" for open networks.

char ssid[] = "iot";

char pass[] = "044056570";

int DOOR;

void setup()

{

  // Debug console

  Serial.begin(9600);

  Blynk.begin(auth, ssid, pass);

  pinMode(D6,INPUT);

}

void loop()

{

  Blynk.run();

  DOOR=digitalRead(D6);

  Blynk.virtualWrite(V0, DOOR);

  Serial.print(DOOR);

 }
